伸縮接頭的多向位移給管道運輸帶來的方便

2017-2-14 10:43:06??????點擊：

今天潤達小編介紹一下伸縮接頭的多向位移給管道運輸帶來的方便

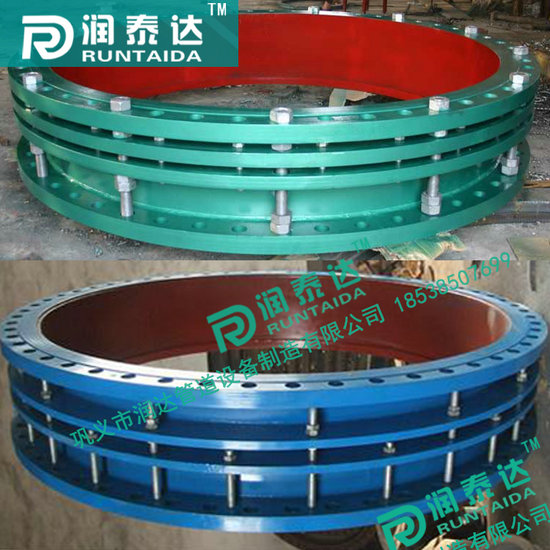

伸縮接頭是把泵、閥門、管道等設備與管道連接起來的新產品，通過螺栓把它們連接起來，使其成為一個整體，伸縮接頭有一定的位移量，這樣管道由于熱脹冷縮會變形，伸縮接頭會根據不同的工作環境，來自由伸縮，以保護管道的正常工作，也有效的提供方便，管道在安裝維修是，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

伸縮接頭是屬于金屬制品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業。伸縮接頭主要作用于水泵于閥門和管道之間的連接。伸縮接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此，伸縮接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別是對管道的安裝和維修提供了極大的便利。

伸縮接頭本體和伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移，因此，伸縮接頭在管道中能有效的補償和緩解管道盲板推力，又能便于水泵、閥門的安裝維修和更換，伸縮接頭實為管道安裝及運行中最為理想的配套產品。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
