BF型單法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

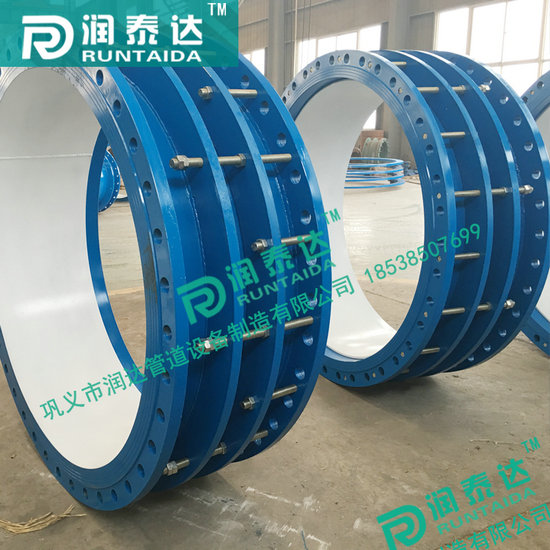

B2F型雙法蘭式限位伸縮接頭適用于兩邊均與法蘭連接. 萬通管道廠 -VSSJA-2/B2F型雙法蘭式限位伸縮接頭：該產品適用于兩邊均與法蘭連接，安裝時調整產品兩端與的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮，鎖定伸縮量，確保管道的安全運行。 B2F型雙法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。
AF型法蘭松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移，而不能承受壓力推力的補償接頭。工作原理：松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷?，并確保密封無滲漏，從而起到自動補償之目的。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
