雙法蘭限位伸縮器型號標準及技術參數
耐酸堿雙法蘭限位伸縮器型號標準及技術參數

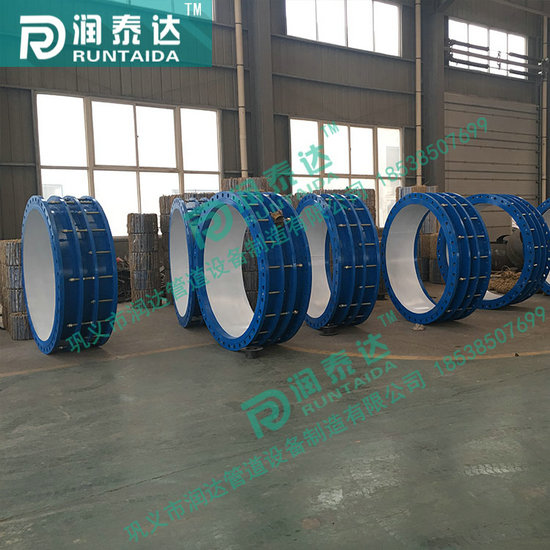

耐酸堿雙法蘭限位伸縮器型號標準主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。優點：伸縮量大、安裝方便快捷。耐酸堿雙法蘭限位伸縮器型號適用兩邊都是法蘭的連接方式，調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。在管道運行中有一定的多向位移作用，可以緩解管道運行中的盲板推力，對管道起到一定保護作用。
VSSJA-2型雙法蘭限位伸縮節是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮節原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
應用范圍：
VSSJA-2型雙法蘭限位伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
安裝簡要說明：
B2F型雙法蘭限位伸縮器適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
伸縮節型號：
B2F型雙法蘭限位伸縮器采用GB/T12465-2002標準，雙法蘭傳力接頭以前的型號為VSSJAF。
執行標準：
GB/T12465-2007, GB/T12465-2002, GB/T14414-1993。
伸縮節材質：
雙法蘭限位伸縮節的材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
壓蓋 |
2 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
套筒 |
1 |
Q235A、20、16Mn |
|
3 |
密封圈 |
2 |
NBR |
|
4 |
限位短管 |
2 |
Q235A、20、16Mn |
|
5 |
螺母 |
Tn |
Q235A、35、1Cr18Ni9Ti |
|
6 |
長螺母 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
