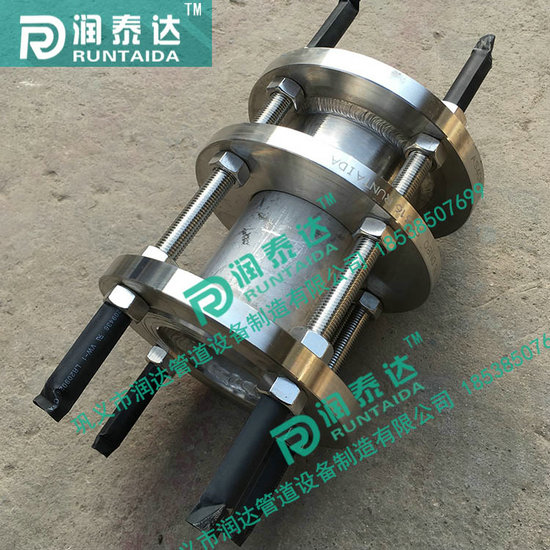

傳力接頭主要用于泵、閥門等附件的松套連接

2017-3-15 9:07:32??????點擊：

傳力接頭關注十二五民生民意解決問題

該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。因為本體與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行中最為理想的配套產品。

橡膠接頭|傳力接頭安裝詳細方法

1.橡膠接頭在安裝時,嚴禁超位移極限安裝。

2.安裝螺栓要對稱,逐步加壓扭緊,以防局部泄漏。

3. 1.6MPa以上的工作壓力,安裝螺栓要有彈性壓墊,以防工作時螺栓松動。

4.垂直安裝時接頭管道兩端應有垂向受力支承,可采取防拉脫裝置,以防止工作受壓拉脫。

5.橡膠接頭安裝部位應遠離熱源.臭氧區域.嚴禁強輻射光線暴曬和使用不符合本產品要求的介質.

6.橡膠接頭在運輸裝卸時嚴禁銳利器具劃破表面、密封面。

傳力接頭主要用于泵、閥門等附件的松套連接

單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，單法蘭傳力接頭能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。主要用于泵、閥門、管路等附件的松套連接。公稱通經DN50-DN3200 ，工作壓力：0.6-1.6MPA ，使用介質：水、污水。單法蘭傳力接頭密封材料：天然合成橡膠、EPDM、NBR，制造標準：GB12465-2002。

PNO.6MPa的單法蘭傳力伸縮接頭

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
