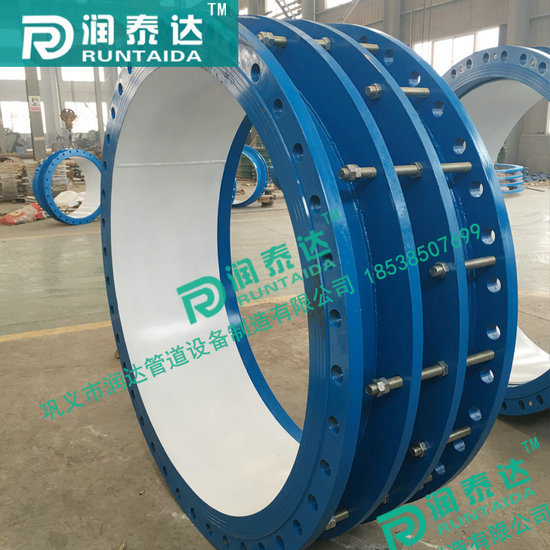

SQ4G型套管伸縮接頭的適用范圍和詳細說明
SQ4G型套管伸縮接頭又稱管道補償器，該產品其結構形式同套管鑄鐵伸縮器幾乎一樣，它分為限位伸縮接頭和非限位伸縮接頭兩種，訂貨時務必注明是否安裝限位裝置。
優點：可根據用戶要求的伸縮量加工，可耐高壓極限60Mpa（DN300以下），韌性好，安裝時不會因為操作不當造成伸縮接頭損壞等。
適用范圍：
套管適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。
詳細說明：
1、該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆卸提供了極大方便，給長距離管路因溫差引起的伸縮起到了很好的調節作用。
2、安裝伸縮器前須松開壓盤螺栓、將伸縮管拉至安裝長度、然后用對角法擰緊，切勿壓偏如架空使用兩端須安裝相應的固定支架。
3、碳鋼法蘭連接采用GB/T 9115-2000標準 。整體鑄鐵法蘭標準GB/T 17241.6-2008
4、如選用其它規格可另行生產。
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
壓蓋 |
2 |
QT400-15、Q235A、ZG230-450、1Cr13、20 |
|
2 |
套筒 |
1 |
Q235A、20、16Mn、1Cr18Ni9Ti |
|
3 |
密封圈 |
2 |
NBR、CR、FPM、NR |
|
4 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
5 |
螺母 |
n |
Q235A、20、1Cr18Ni9Ti |
