利用傳力接頭產品的相似性來檢索現有的工藝規程

2017-2-16 9:23:58??????點擊：

修訂式工藝過程設計系統利用傳力接頭產品的相似性來檢索現有的工藝規程。

能被一個傳力接頭產品族使用的工藝規程稱為標準工藝規程。一個標準工藝規程以它的族號作為關鍵字而永久地存儲在數據庫中。它能包括的細節是沒有限制的，但是它至少必須包括一系列的制造步驟或工序。當檢素到一個標準工藝規程時，通常需要一定程度的修訂，以便把它用在新的傳力接頭產品上。修訂式系統中的檢索方法和邏輯的基礎是劃分傳力接頭產品為傳力接頭產品族。這樣，就能對每一種傳力接頭產品族確定出通用的制造方法。而這種通用的制造方法都表示成標準工藝規程。標準工藝規程檢索的機理是以傳力接頭產品、伸縮器產品作為基礎的。一個傳力接頭產品使用一個傳力接頭產品族矩陣來表示，這個矩陣則包括所有可能的元素。

在我們討論這種傳力接頭產品族產品的結構。通常，修訂式工藝過程設計系統有兩個工作階段:準備階段和生產階段。

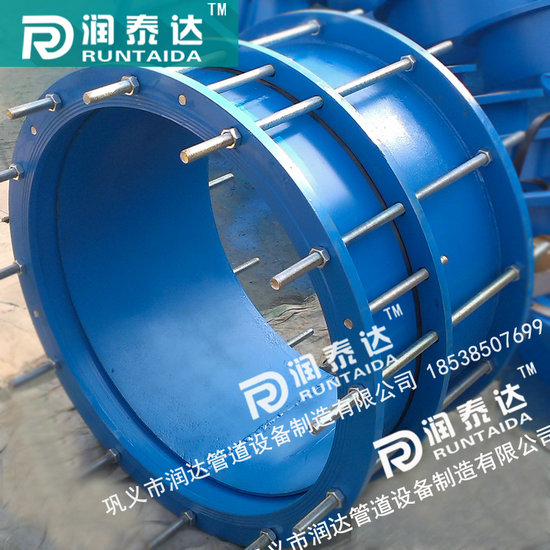

可拆式雙法蘭傳力接頭在工作時可以反軸向推力傳遞至整個管道。

1、CC2F型可拆雙法蘭傳力接頭采用GB/T12465-2002標準，以前的型號為VSSJAFC。

2、可拆式雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移。可拆式雙法蘭傳力接頭主要用于泵、閥門等附件的松套連接。

3、可拆式雙法蘭傳力接頭產品材質：Q235、QT400-15、QT450-10。

公稱通經 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑 D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑 D	螺栓孔中心圓直徑D1	n/個	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
